Cydrannau ac egwyddor weithredol yr actuator

Cydrannau ac egwyddor weithredol yr actuator

Mae actuator yn ddyfais ar gyfer rheoli falf, falf rheoleiddio neu ddyfais debyg arall sy'n newid llif, pwysedd neu gyflwr yr hylif yn ôl y signal rheoli. Mae actiwadyddion fel arfer yn cynnwys sawl rhan allweddol ac yn gweithredu yn unol â gwahanol egwyddorion gweithio. Dyma brif gydrannau ac egwyddorion gweithio'r actuator:

Cydrannau'r actuator:

Gyrru: Dyma graidd yr actuator i bweru'r switsh neu addasiad y falf. Gall y ddyfais yrru fod yn ddeinamig trydan, niwmatig neu hydrolig.

Coesyn: atal y gyriant a'r corff falf i weithredu'r falf trwy gylchdro neu symudiad llinellol.

Coesyn falf: mae'r craidd falf yn gydran y tu mewn i'r falf, trwy symudiad coesyn y falf i agor neu gau'r sianel llif, neu addasu llif yr hylif.

Sêl: Defnyddir sêl i sicrhau perfformiad selio y falf ac atal gollyngiadau canolig.

Dyfeisiau adborth: Mae gan lawer o actuators ddyfeisiadau adborth safle fel potentiometers, trosglwyddyddion neu amgodyddion i fwydo gwybodaeth sefyllfa graidd i'r system reoli.

System reoli: Mae'r system reoli yn derbyn signalau gan synwyryddion, rheolwyr, neu ddyfeisiau mewnbwn eraill ac yn eu trosi'n gyfarwyddiadau i yrru'r actuator.

Sut mae'r actuator yn gweithio:

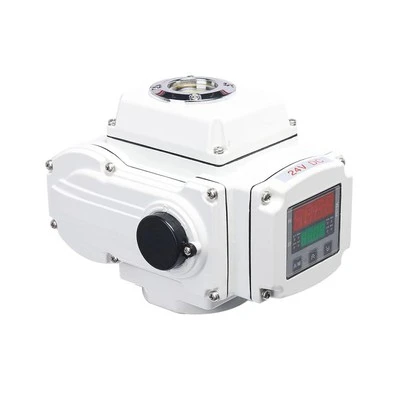

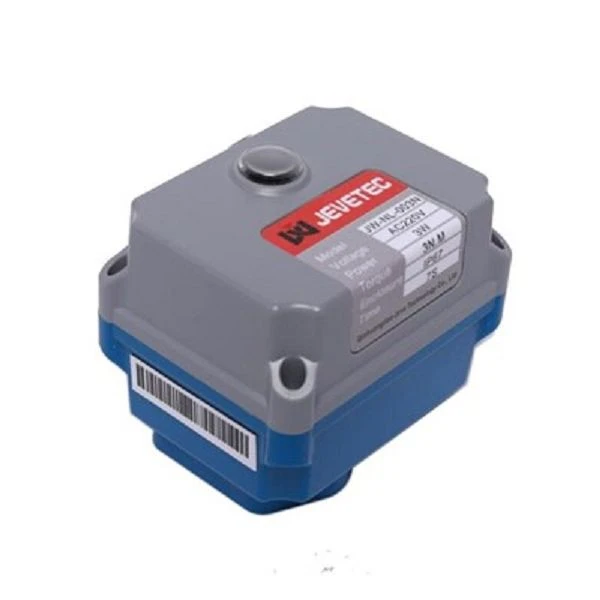

actuator trydan:

Mae'r actuator trydan yn defnyddio modur trydan fel ffynhonnell yrru i gynyddu torque trwy'r blwch gêr neu'r pwli i yrru'r coesyn.

Mae'r system reoli yn rheoli switsh neu reoleiddio'r falf trwy addasu cyfeiriad cylchdroi a chyflymder y modur.

Actuator niwmatig:

Mae'r actiwadydd niwmatig yn defnyddio aer cywasgedig fel ffynhonnell pŵer i yrru'r coesyn trwy symudiad y diaffram neu'r piston.

Mae'r system reoli yn rheoli gweithrediad y falf trwy addasu'r pwysedd aer a'r cyfeiriad i'r actuator niwmatig.

Mae'r dewis o actuator yn dibynnu ar ofynion y cais, amodau amgylcheddol, cydnawsedd y system reoli, a chost effeithiolrwydd. Mae dewis a chyfluniad cywir yr actiwadyddion yn hanfodol i sicrhau dibynadwyedd ac effeithlonrwydd y system awtomataidd.
